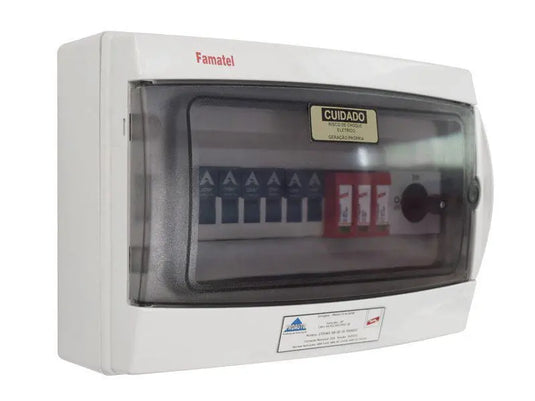

STRING BOX PROAUTO QUADRO 3 ENTRADAS 1 SAIDA 1000V 1 MPPT COM PARA RAIO DPS

Caixa com capacidade para:
3 ENTRADAS E 1 SAÍDA
Protegidos por porta fusíveis e fusíveis individuais para o lado positivo e lado negativo de cada String
Chave Seccionadora Merz 1000V 40A
Proteção contra surtos na linha DC classe II de 1000 DC segundo norma EN 50539-11:2013
IP 66 segundo norma IEC 60529

Características térmicas
A temperatura máxima interna nos armários, em regime de plena carga, é de 40ºC.
Potência de dissipação térmica Delta+T=40°C de 185 W
O quadro deverá ser construído seguindo as normas supracitadas e todos os requisitos normativos exigidos com relação à segurança para evitar acidentes durante manutenções ou operações.

Informações extra
Tamanho do fusível: 10x38
Possui 6 portas fusíveis - fusível incluso 1000V 12A
Montagem em trilho DIN

DPS DEHNguard:
Os anti-surtos Alemão da DEHNguard YPV SCI ... são especificamente projetados para proteger equipamentos em sistemas fotovoltaicos. O patenteado de três passos de desconexão,
- dispositivo de comutação (princípio SCI) torna esses pára-raios particularmente seguros para que eles atinjam todos os requisitos em sistemas fotovoltaicos modernos.
- Para cumprir os requisitos especiais em sistemas fotovoltaicos, um circuito Y resistente a falhas constituído por três caminhos de proteção do varistor e um dispositivo combinado de desconexão e curto-circuito estão integrados em um único dispositivo garantindo que ele se torne anti-chamas.
- Um fusível particularmente desenvolvido para sistemas fotovoltaicos é integrado no caminho de curto-circuito. Isso garante um isolamento elétrico seguro em caso de um dispositivo de proteção contra sobretensão defeituoso.
Os indicadores verde e vermelho mostram a disponibilidade de cada circuito de proteção.

Especificação do DPS
Ucpv: 1000V
Iscpv: 1000A
Up 4KV
In 12,5 KA (EN)
In 10KA (UL)
Itotal 40KA
